AWO-Kindertagesstätte in Hasbergen



Planungszeit
08/2020 - 04/2022
Besonderheiten
Barrierefrei, Energiestandard nachKFW, Fördermittel
Konstruktionsart
Holzbau, Stahlbetonbau
Leistungsbereich

Leistungen der Tragwerksplanung nach § 52HOAI, Bauphysik, Nachweise zum konstruktiven Brandschutz, Beitragzum Aufstellen des Leistungsverzeichnisses des Tragwerks,Ingenieurtechnische Kontrolle der Ausführung des Tragwerks,Konstruktion und Nachweise der Anschlüsse, Zeichnungen mitstatischen Positionen und den Tragwerksabmessungen

Nachhaltigkeitsaspekte
PV-Anlage, Gründach extensiv

Beschreibung

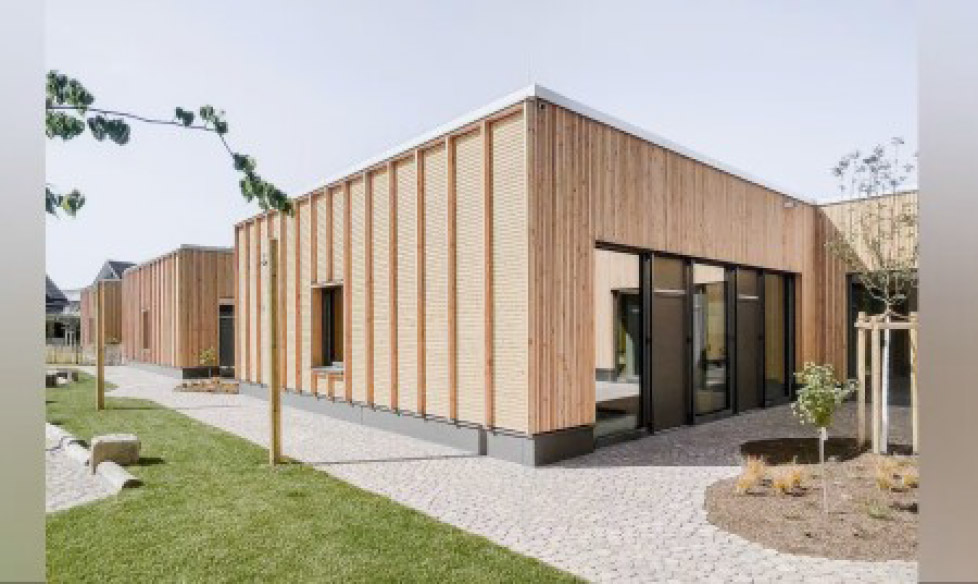

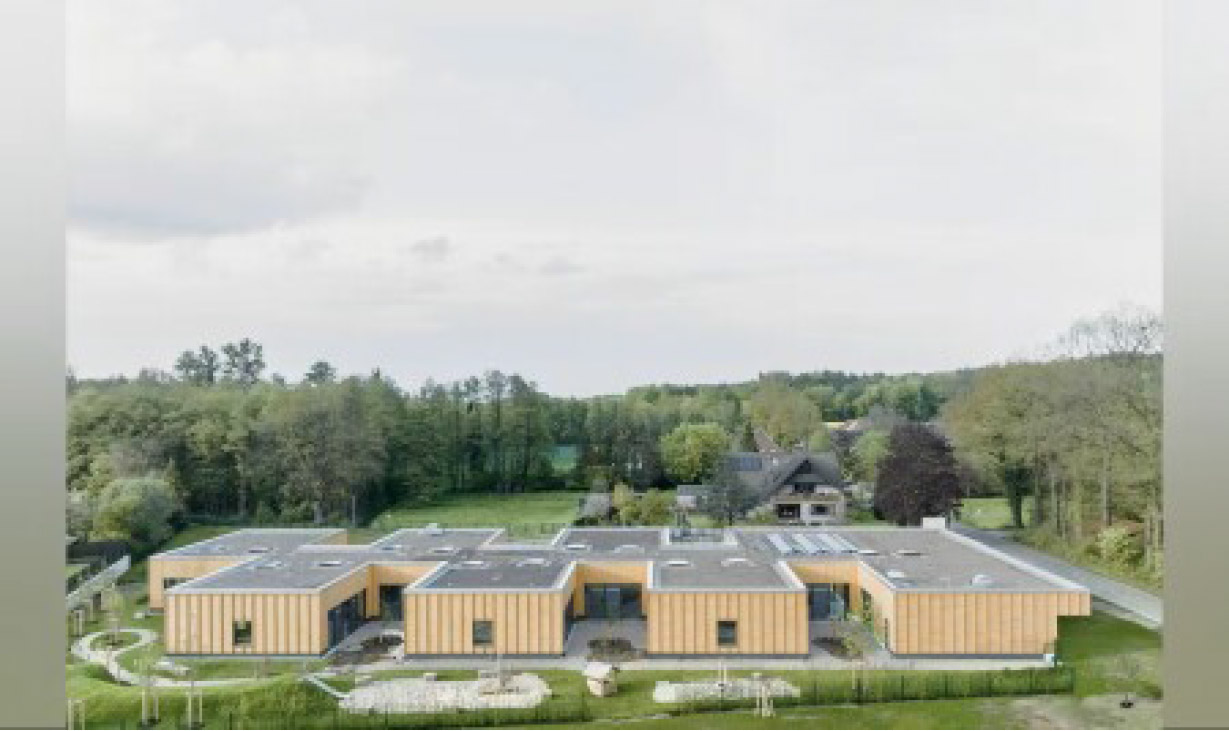

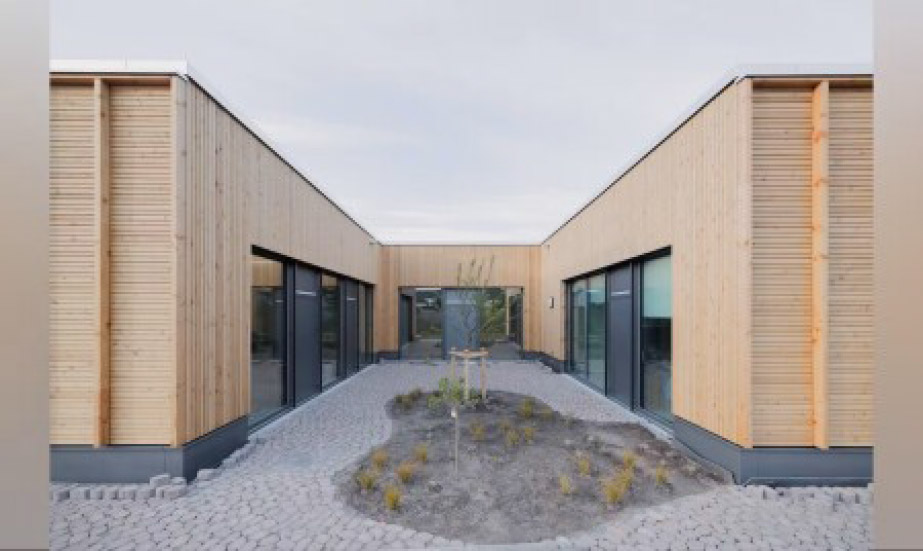

Neubau einer Kindertagesstätte mit drei Krippen- und zweiKindergartengruppen.
Bei dem eingeschossigem Neubau handelt es sich um einen Mischbauaus Holzständerwerk mit einem massivem Kern (Flur) in Stahlbeton.Die Decken werden als Holzbalkendecken ausgeführt. DieGebäudestabilität erfolgte durch scheibenartige Ausbildung derHolzrahmenwände und der Holzbalkendecke sowie durch denmassiven Kern aus Stahlbetonwänden im Gebäudeinneren. AlleHolzbautele sind durch Stahlblechformteile zug- und druckfestmiteinander verbunden. Die Gründung erfolgte mit Einzel- undStreifenfundamenten.

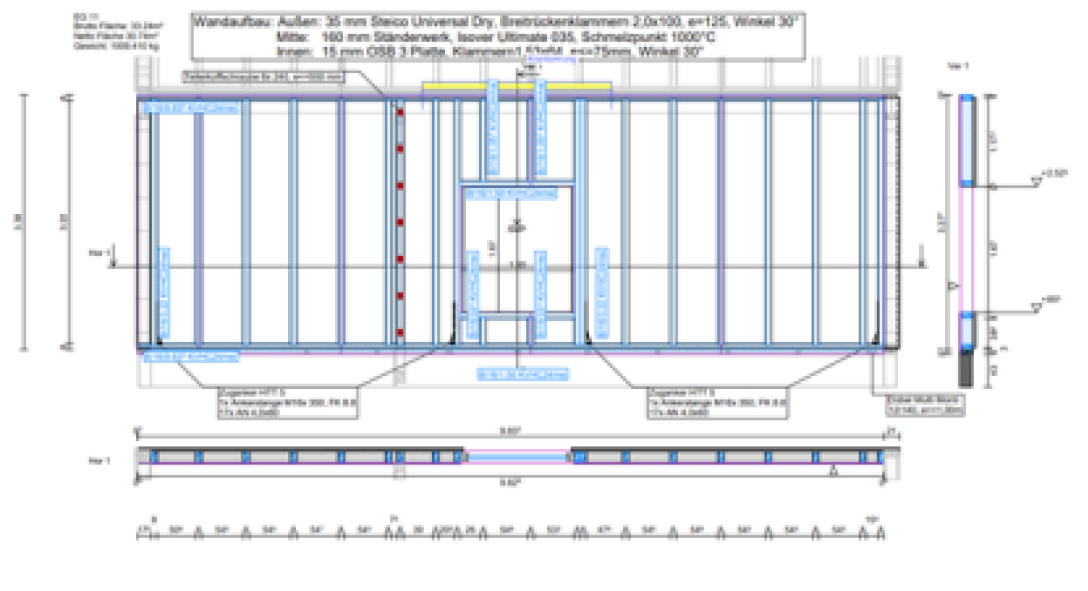

Serieller Holzbau:

Bereits im Planungsprozess wurde auf Wiederholbarkeit undStandardisierung der Außen- und Innenwandlemente sowie derDeckentafeln geachtet. Hierdurch wurde ein Vorfertigungsgrad derBauelemente von annähernd 80 % erreicht. Neben den positivenEff ekrten auf die Baukosten konnte durch die montagefreundlicheKonstruktion auch der Bauablauf einschließlich des Terminplanesoptimiert werden. Der Bauherr zeigte sich beeindruckt und stellte fest,das die „in Serie gebauten Bauteile den konventionll auf der Baustelleerrichteten Bauelementen hinsichtlich Individualität, Qualität undHaltbarkeit deutlich überlegen sind“.

Baustoffe:

  • BETON: C 25/30;
  • Expositionsklassen XC1 / XC2 / XC3;
  • BETONSTAHL:B500A;
  • BAUSTAHL: S 235;
  • HOLZ: Nadelholz C24;
  • MAUERWERK: KS 12-1,8 / MG IIa bzw. Dünnbettmörtel (DM )
